[Tableau] 간트 차트, 워터폴 차트





간트 차트



간트 차트(Gantt chart)는 프로젝트 관리 및 일정 관리를 시각화하는 데 사용되는 그래프 형식이다.

프로젝트의 작업, 시작일, 종료일 및 작업 간의 관계를 보여주어, 주로 프로젝트 관리자나 팀이 프로젝트 일정을 추적하고 관리할 때 사용되는 차트이다.



간트 차트를 가지고 스타벅스 매장 운영 시간을 나타내보자.



(1) 영업시작시간(분) 기준으로 배치



차트 > 간트차트로 설정해준다.

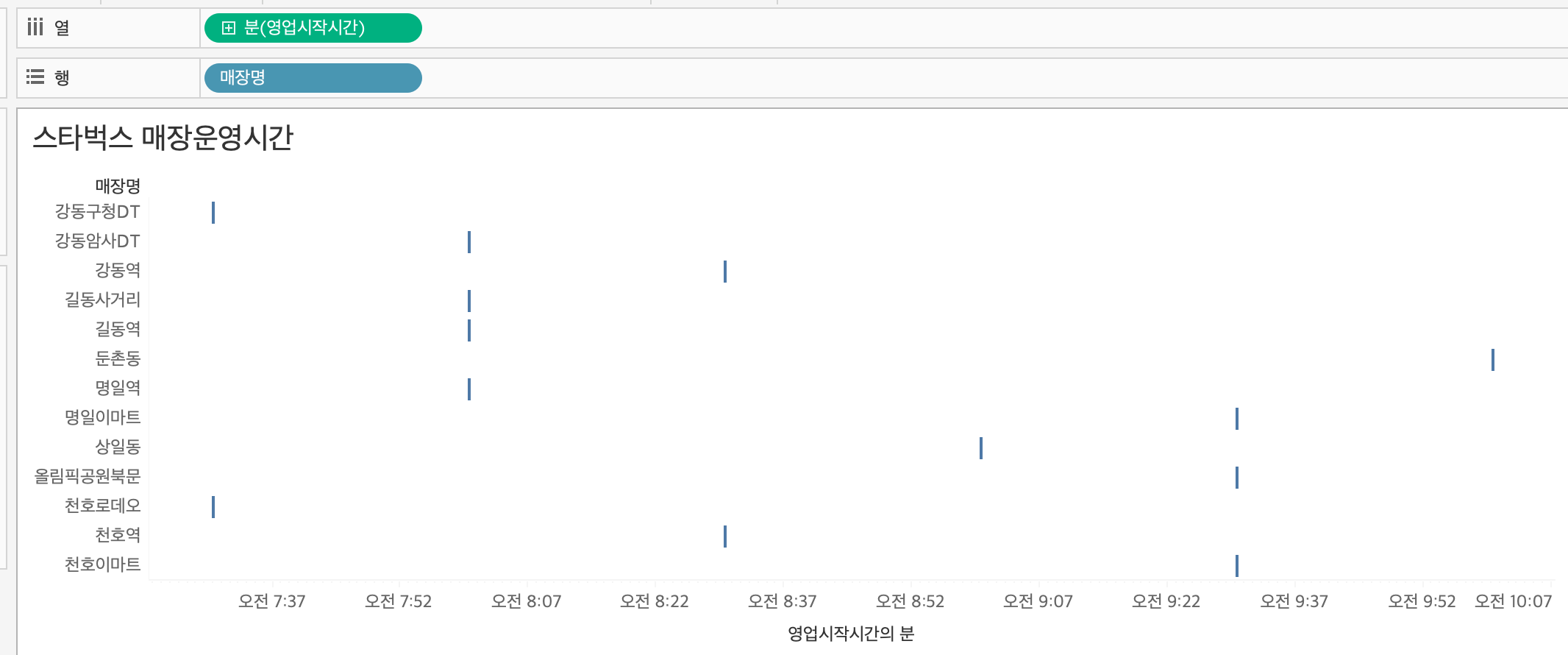

영업시간이 아닌, 영업시작시간(분, 불연속형) 열 선반에 위치 시켜주면 위와 같이 영업시작시간을 기준으로 그래프가 그려진다.

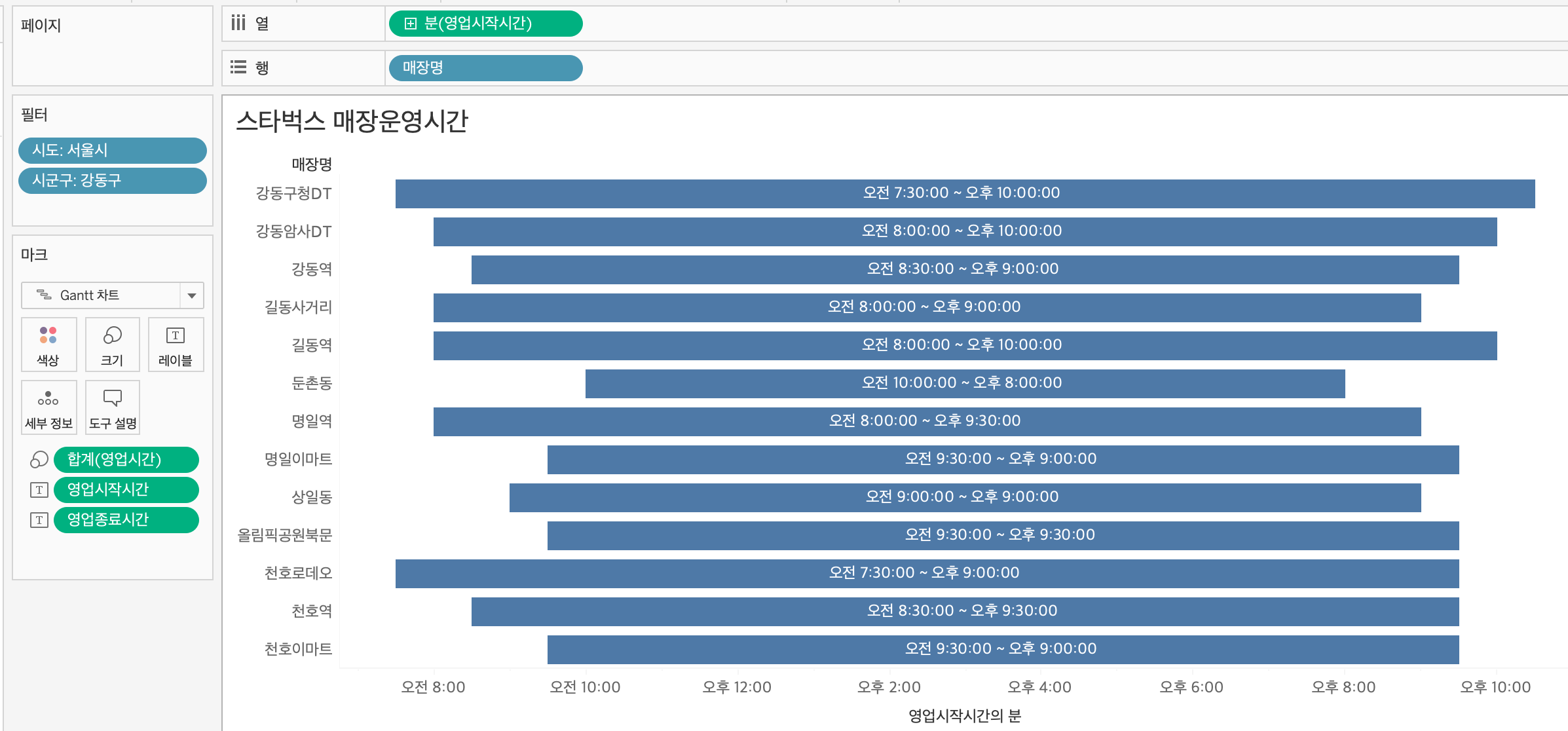

여기서, 영업시간 만큼 그래프를 늘리려면, 영업시간 필드를 마크 크기에 드래그 해주면 된다.





(2) 영업시작시간, 영업종료시간 레이블 편집

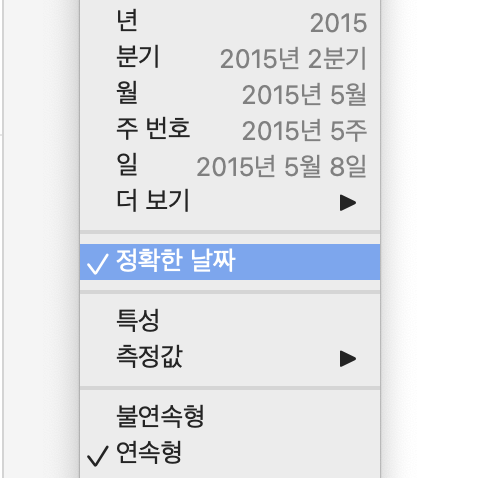

- 영업시작시간 과 영업종료시간을 마크-레이블로 드래그해준뒤 각각 정확한 날짜로 지정한다.

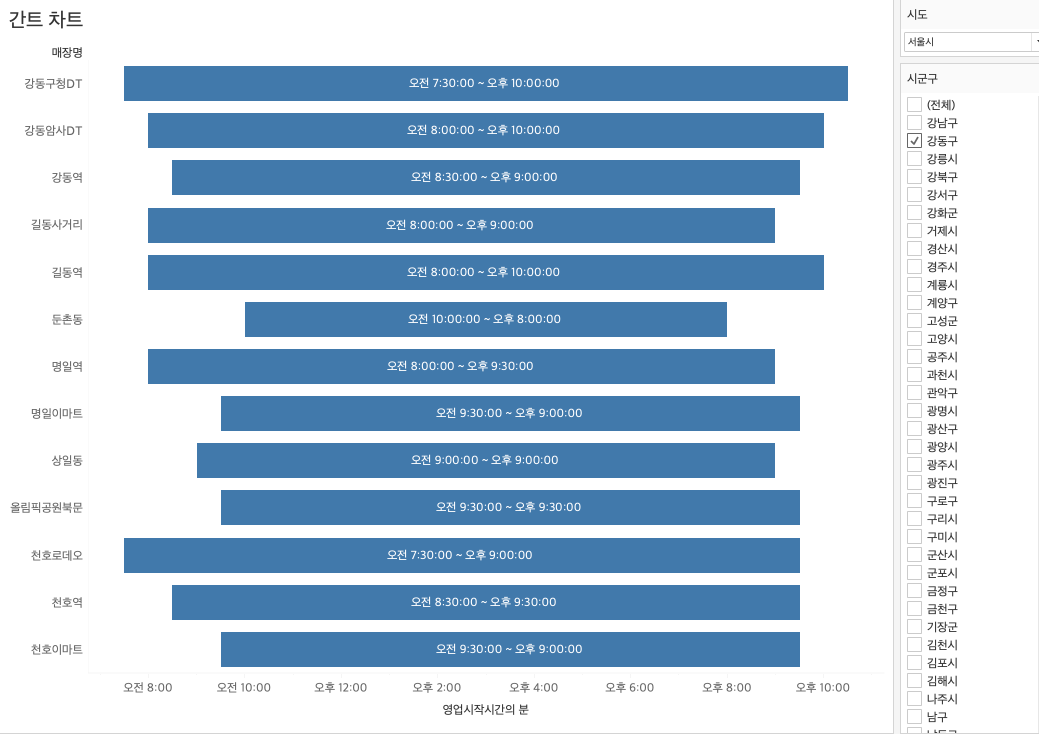

- 레이블 편집에서 <영업시작시간> ~ <영업종료시간> 으로 설정해준다.





---

 워터폴 차트

워터폴 차트는 카테고리에 따라 누적 값과 기여도를 동시에 확인할 수 있는 차트로 간트 차트를 이용한다.

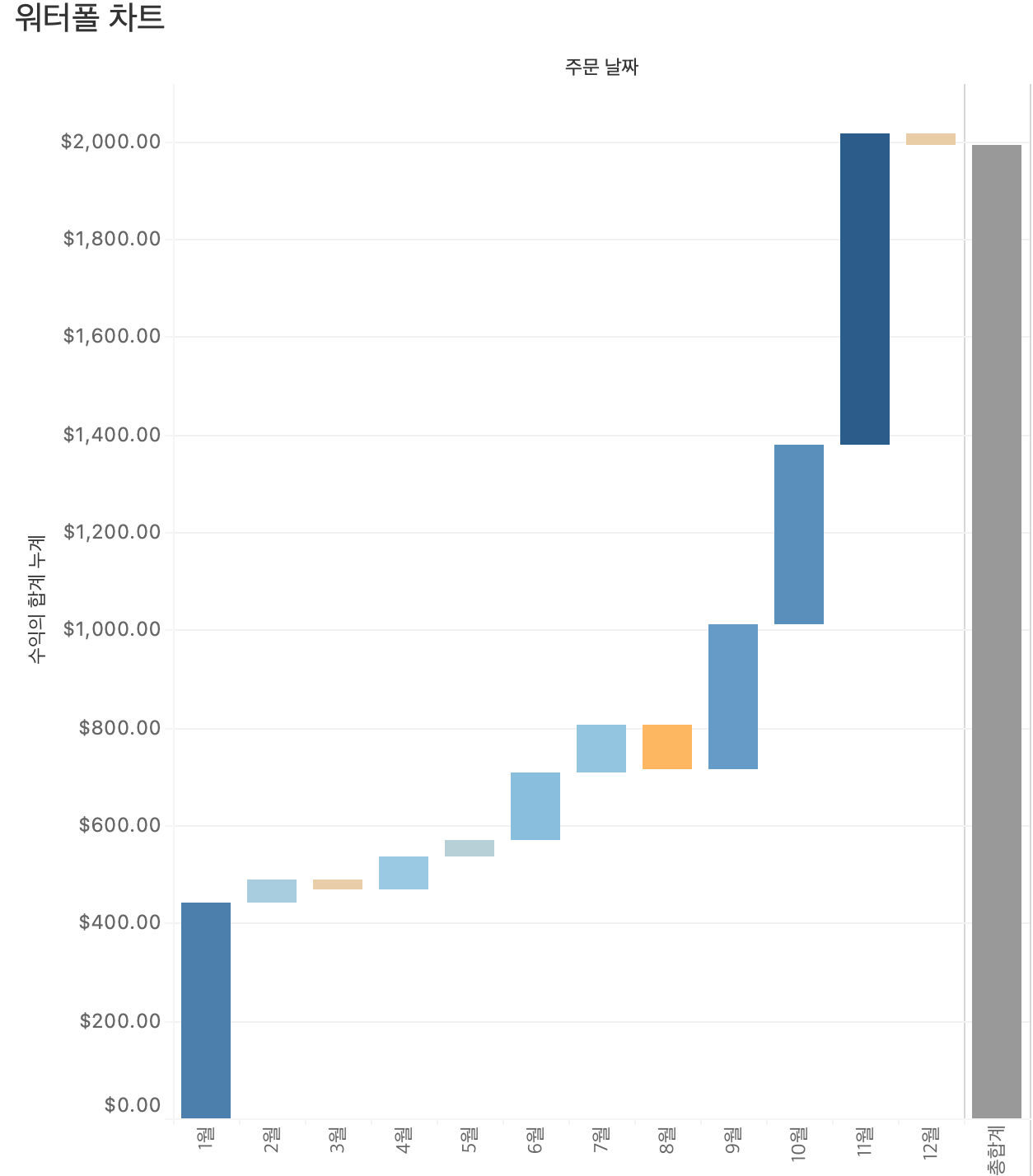

각 제품의 연도에 따른 월별 수익을 워터폴 차트로 표현한다.

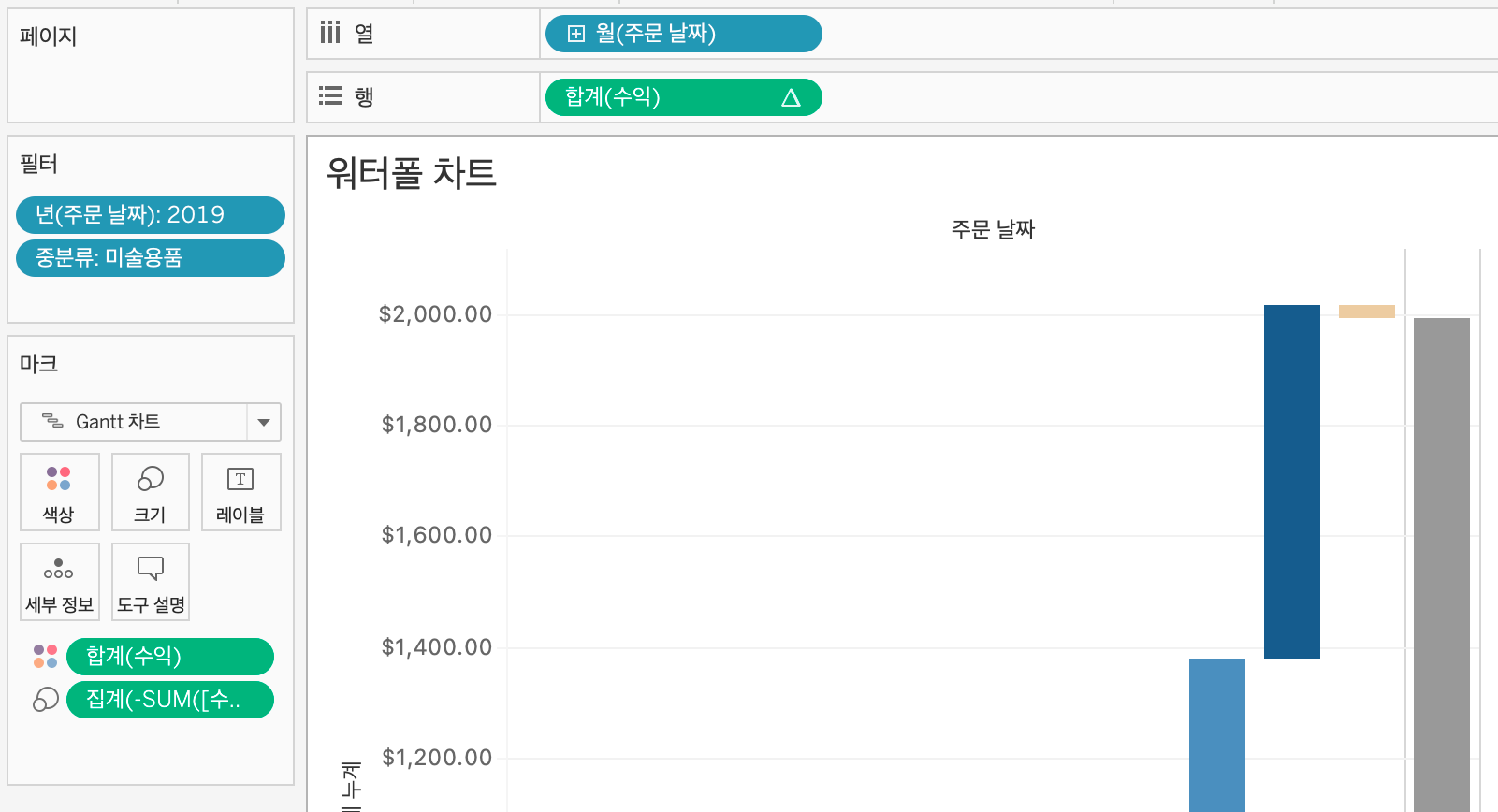

- 열 : 월 주문날짜(불연속형)

- 행 : 수익 > 퀵테이블 계산 - 누계로 변경

- 마크 : 간트 차트

- 마크 크기 : - 합계(수익) (수익값에 - 값을 붙여서 막대의 방향을 바꿔주기, 집계 범위 : 테이블 전체)

- 마크 색상 : 합계(수익)

- [분석] 앱 - 총 합계 클릭

- 필터 : 제품 중분류



핵심

수익값에 - 값을 붙여서 막대의 방향을 바꿔주기!
