Kaggle 시계열 데이터 분석



Kaggle Aquifer_Petrignano 데이터로 구현해본 시계열 데이터 분석 과정이다.

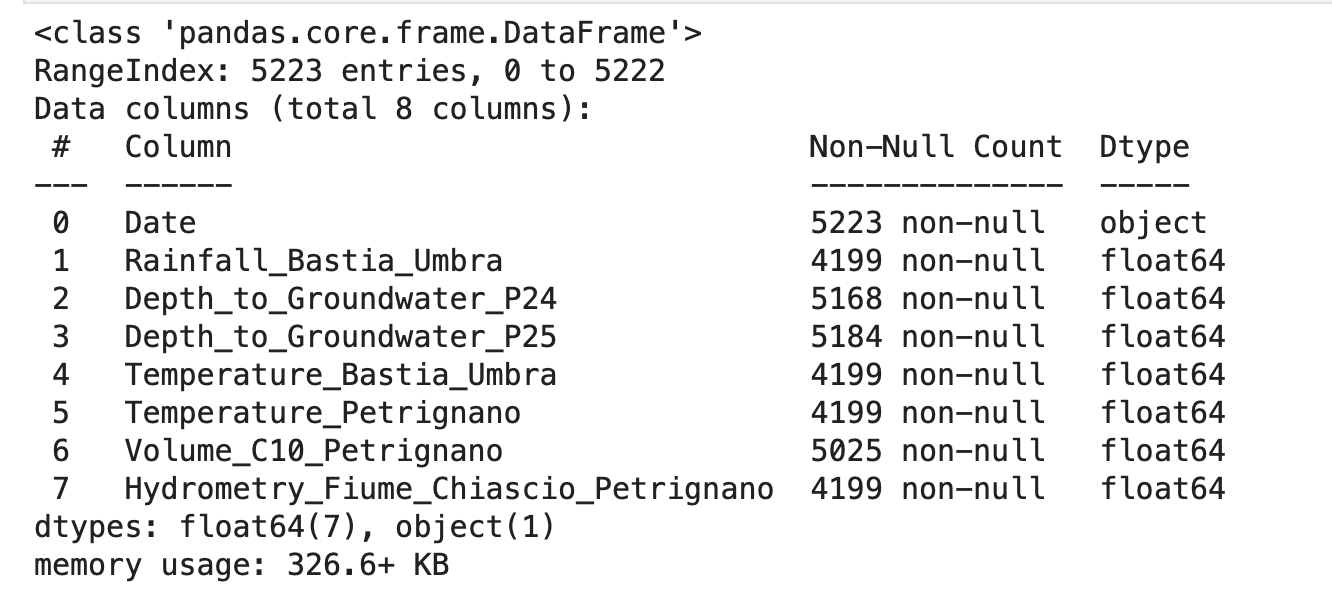

데이터





날짜, 강수량, 지하수 깊이, 온도, 천연가스 체적, 수위 등의 다양한 지표가 포함되어있다.

---

개요



0. target/features 구분

1. 결측치 시각화

• fillna(np.inf) 시각화
• River_Hydrometry, Drainage_volumns 결측치 시각화
• Heatmap 시각화

2. 결측치 Impoutation

• Drainage_volumn 대치 케이스별 시각화

3. resampling 경향성 확인

4. 다운샘플링 - 변수 별로 다르게

5. Stationary 정상성

• 정상성을 가진 데이터 특성
• 정상성이 중요한 이유

6. 정상성 판단

7. Augmented Dickey-Fuller (ADF) 검정

• 가설 설정
• 귀무가설 기각

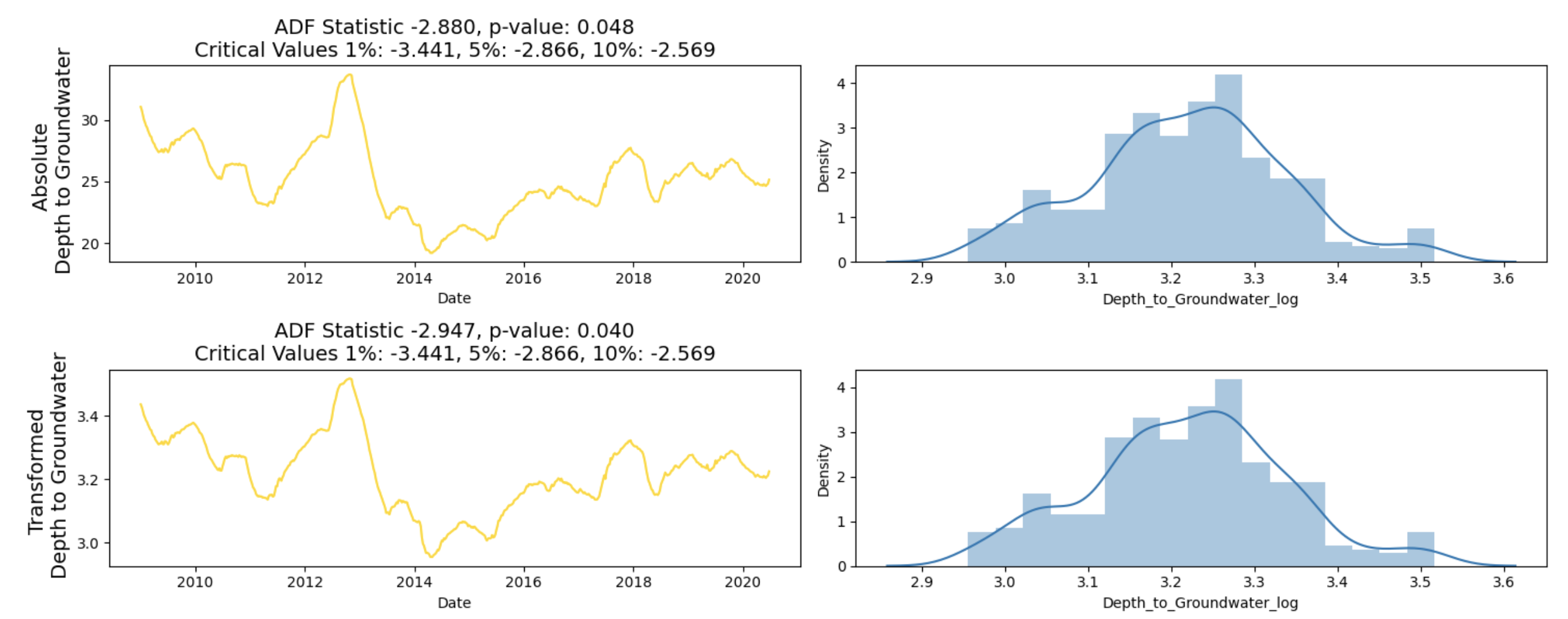

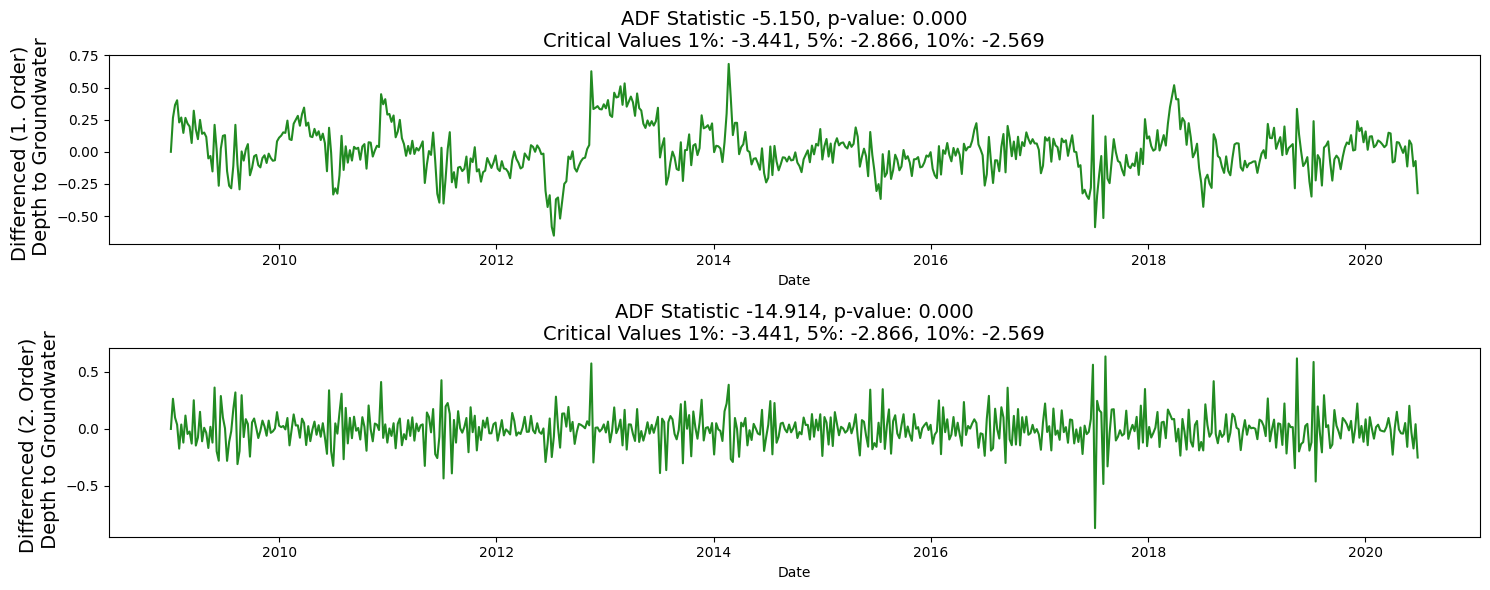

8. 정상성을 달성시키는 방법(차분, 변환)

---

0. 데이터

-  분석 및 모델링 전, 타겟변수를 'Depth_to_Groundwater' , 피쳐를 결측치가 아닌 컬럼들로 지정해준다.

df = df[df.Rainfall_Bastia_Umbra.notna()] # Rainfall_Bastia_Umbra가 결측값이 아닌 행들만 선택
df = df.drop(['Depth_to_Groundwater_P24', 'Temperature_Petrignano'], axis=1)
df.columns = ['Date', 'Rainfall', 'Depth_to_Groundwater', 'Temperature', 'Drainage_Volume', 'River_Hydrometry']

targets = ['Depth_to_Groundwater']
features = [feature for feature in df.columns if feature not in targets]





- 'Date' 컬럼 datetime 형식으로 변경

from datetime import datetime,date
df['Date'] = pd.to_datetime(df.Date, format = '%d/%m/%Y')

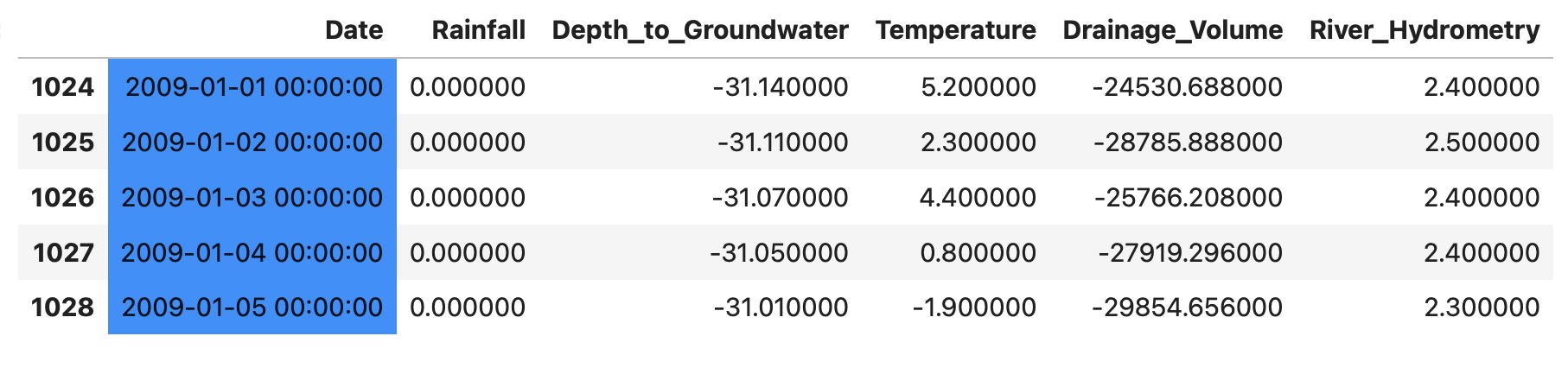

- 변경된 'Date' 컬럼

df.head().style.set_properties(subset = ['Date'], **{'background-color':'dodgerblue'})



---

1. 결측치 시각화

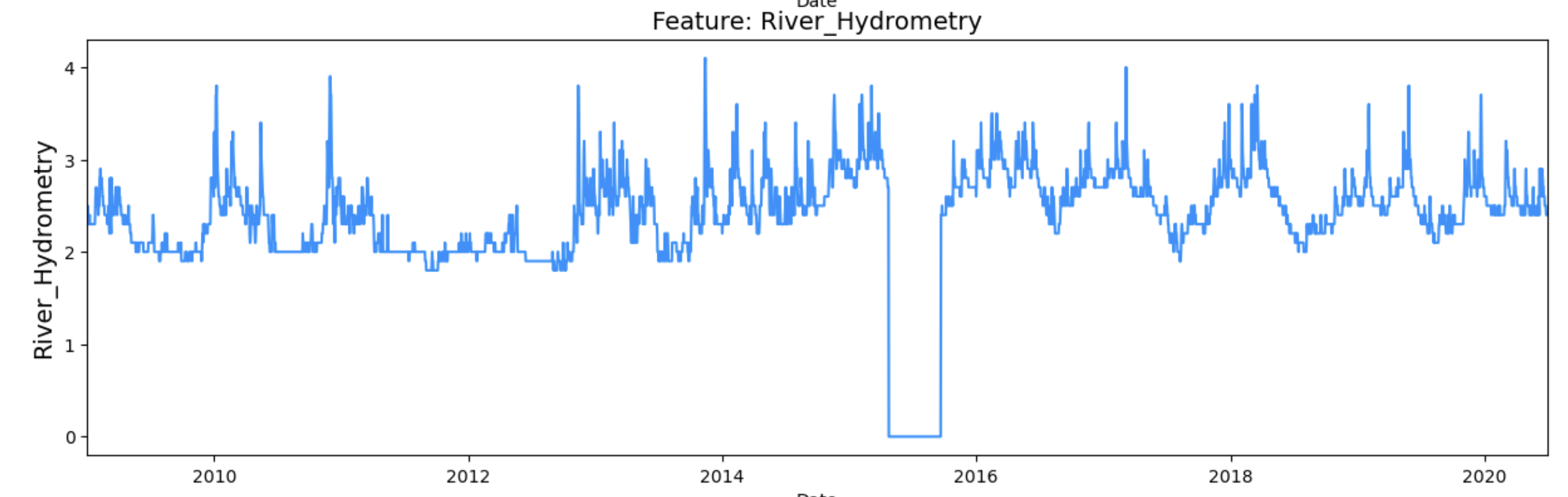

- fillna(np.inf) 시각화

def plot_features_and_target(df):
    f, ax = plt.subplots(nrows=5, ncols=1, figsize=(15, 25))

    features = ['Rainfall', 'Temperature', 'Drainage_Volume', 'River_Hydrometry', 'Depth_to_Groundwater']

    for i, feature in enumerate(features):
        sns.lineplot(x=df.Date, y=df[feature].fillna(np.inf), ax=ax[i], color='dodgerblue')
        ax[i].set_title(f'Feature: {feature}', fontsize=14)
        ax[i].set_ylabel(ylabel=feature, fontsize=14)
        ax[i].set_xlim([date(2009, 1, 1), date(2020, 6, 30)])

    plt.show()

# 호출
plot_features_and_target(df)



모든 features에 대해 결측값을 np.inf로 채우고 lineplot을 그린다.





Drainage_Volumn , River_Hydrometry, 에서 결측값/ 0  확인

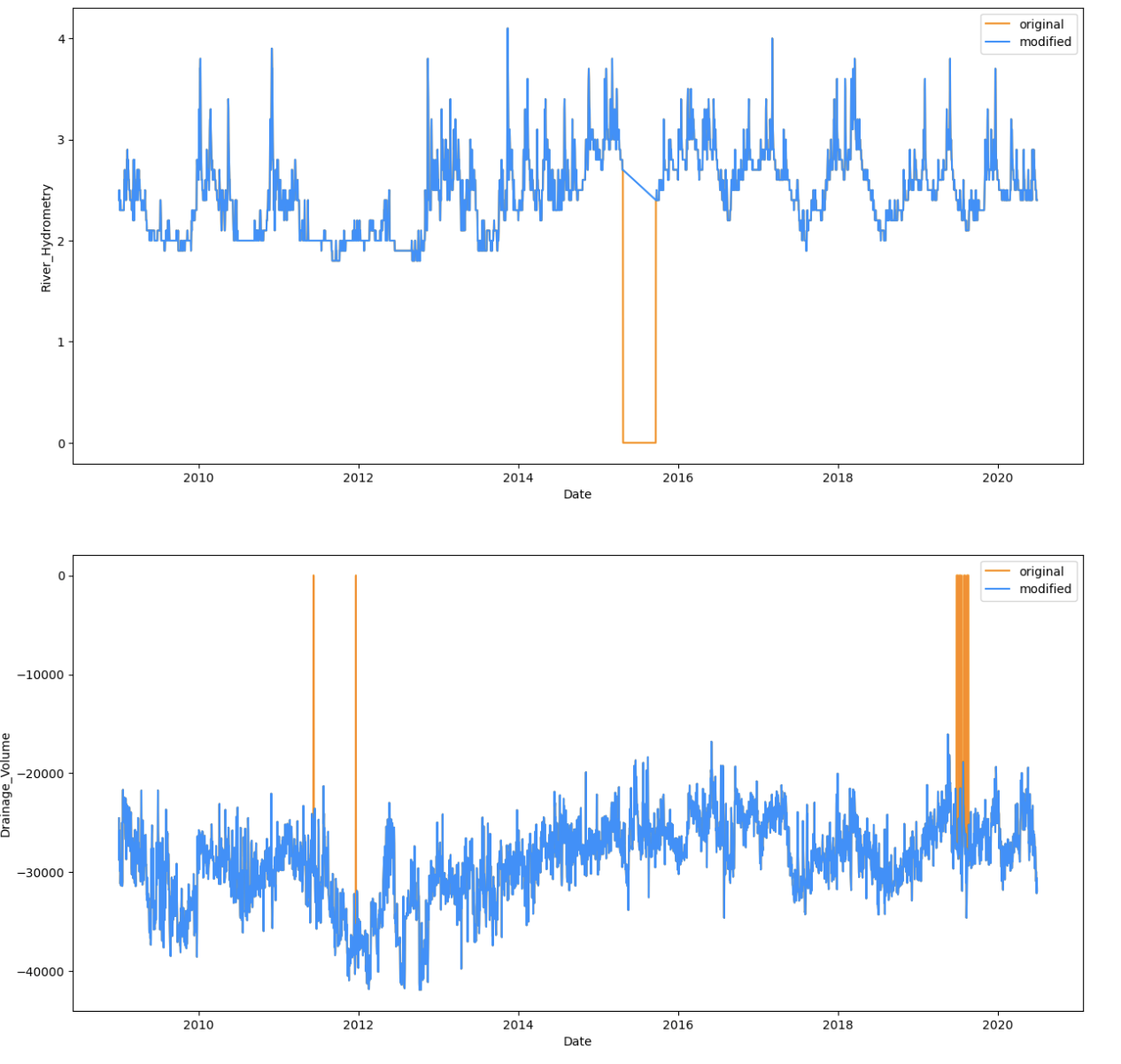

- 'River_Hydrometry'와 'Drainage_Volume' 특성에서 값이 0인 경우 >  NaN(결측치)으로 처리

 원본과 수정된 데이터를 색 구분을 통해서 비교한다.

f, ax = plt.subplots(nrows = 2, ncols = 1, figsize = (15,15))
old = df.River_Hydrometry.copy()
df['River_Hydrometry'] = np.where(df.River_Hydrometry == 0, np.nan, df.River_Hydrometry) # 0이면 nan 값으로 간주함

sns.lineplot(x = df.Date, y = old.fillna(np.inf), ax = ax[0], color = 'darkorange', label = 'original')
sns.lineplot(x = df.Date, y = df.River_Hydrometry.fillna(np.inf), ax = ax[0], color = 'dodgerblue', label = 'modified')

old = df.Drainage_Volume.copy()
df['Drainage_Volume'] = np.where(df.Drainage_Volume == 0, np.nan, df.Drainage_Volume) # 0이면 nan 값으로 간주함

sns.lineplot(x = df.Date, y = old.fillna(np.inf), ax = ax[1], color = 'darkorange', label = 'original')
sns.lineplot(x = df.Date, y = df.Drainage_Volume.fillna(np.inf), ax = ax[1], color = 'dodgerblue', label = 'modified')

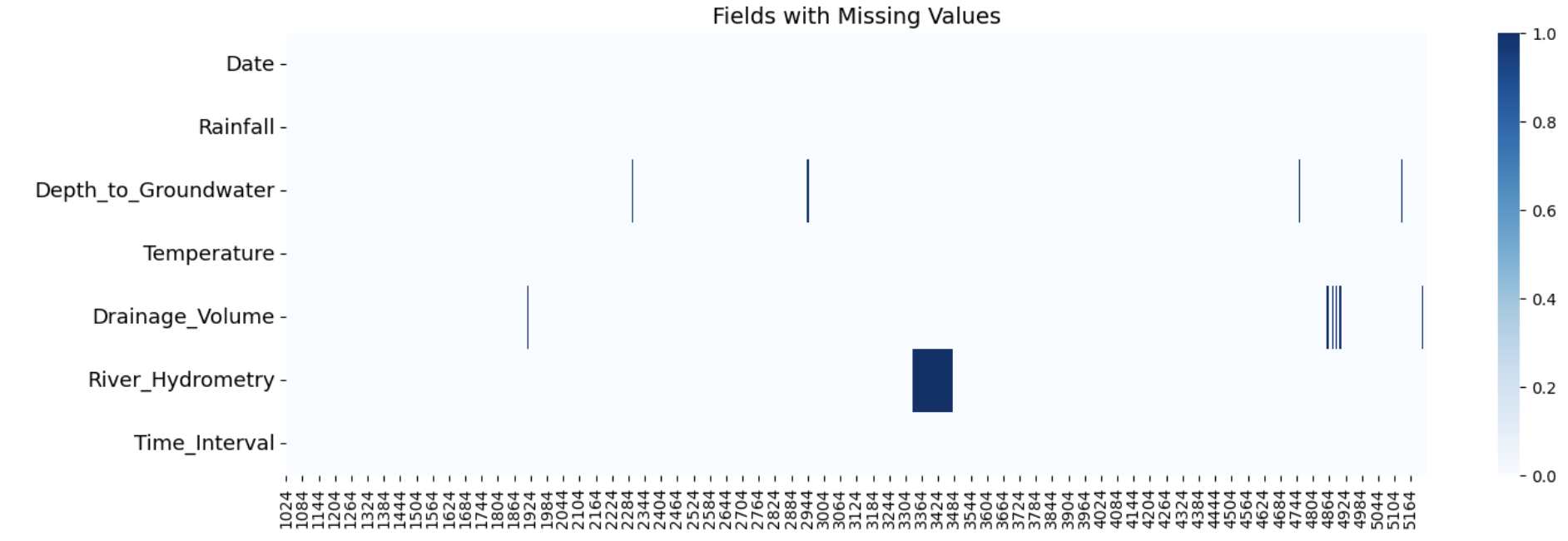

- Heatmap 결측치 시각화

f, ax = plt.subplots(nrows = 1, ncols = 1, figsize = (16,5))
sns.heatmap(df.T.isna(), cmap = 'Blues') # df.T.isna()는 데이터프레임을 전치한 후, 각 요소가 결측값인지 여부를 나타내는 불리언(True/False) 값의 행렬을 생성
ax.set_title('Fields with Missing Values', fontsize = 14)

# y축의 주요 눈금에 대한 레이블의 폰트 크기를 13으로 설정
for tick in ax.yaxis.get_major_ticks():
    tick.label.set_fontsize(13)
plt.show()



---

2. 결측치 Impoutation

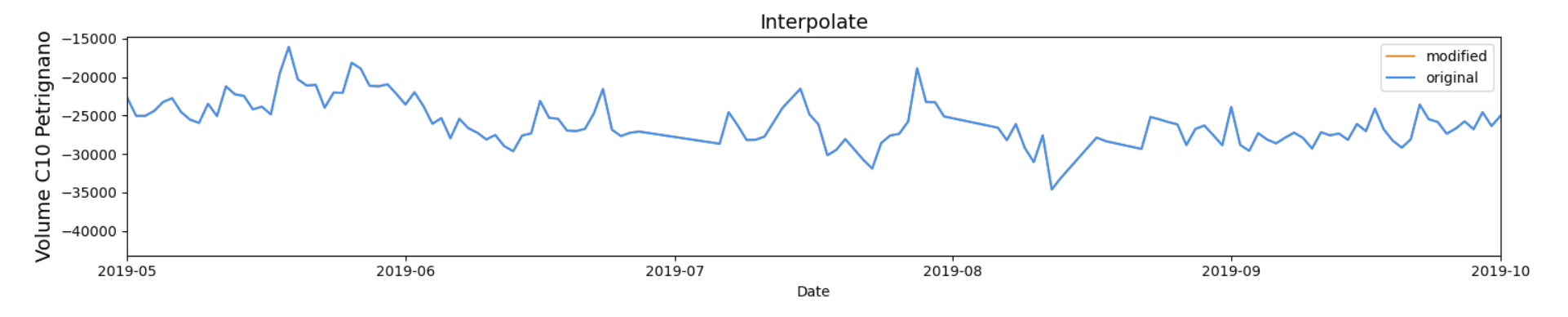

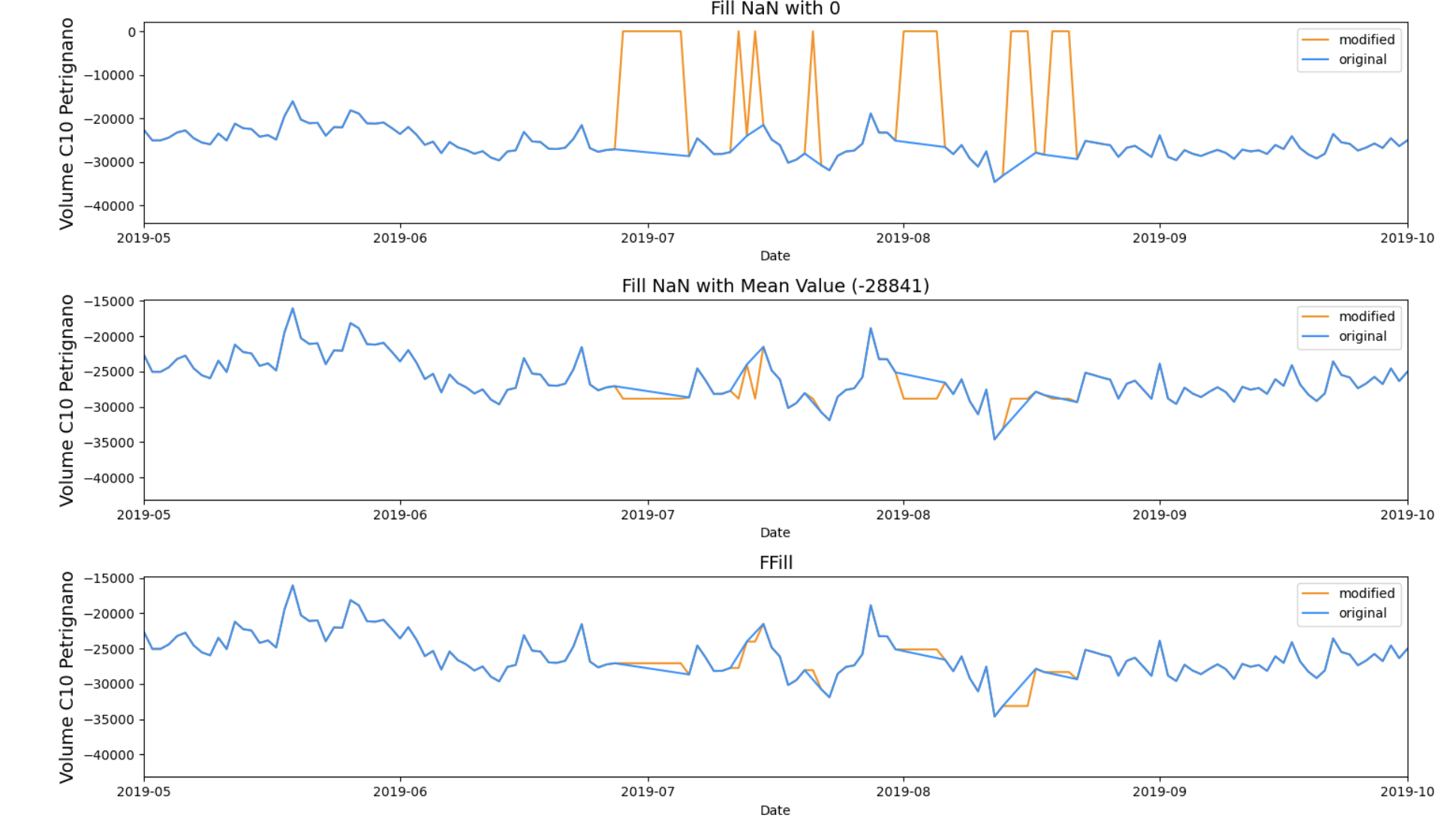

- Drainage_Volume 결측값 Imputation 케이스 별 시각화

f, ax = plt.subplots(nrows=4, ncols=1, figsize=(15, 12))

sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(0), ax=ax[0], color='darkorange', label = 'modified')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(np.inf), ax=ax[0], color='dodgerblue', label = 'original')
ax[0].set_title('Fill NaN with 0', fontsize=14)
ax[0].set_ylabel(ylabel='Volume C10 Petrignano', fontsize=14)

mean_val = df.Drainage_Volume.mean()
sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(mean_val), ax=ax[1], color='darkorange', label = 'modified')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(np.inf), ax=ax[1], color='dodgerblue', label = 'original')
ax[1].set_title(f'Fill NaN with Mean Value ({mean_val:.0f})', fontsize=14)
ax[1].set_ylabel(ylabel='Volume C10 Petrignano', fontsize=14)

sns.lineplot(x=df.Date, y=df.Drainage_Volume.ffill(), ax=ax[2], color='darkorange', label = 'modified')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(np.inf), ax=ax[2], color='dodgerblue', label = 'original')
ax[2].set_title(f'FFill', fontsize=14)
ax[2].set_ylabel(ylabel='Volume C10 Petrignano', fontsize=14)

sns.lineplot(x=df.Date, y=df.Drainage_Volume.interpolate(), ax=ax[3], color='darkorange', label = 'modified')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.fillna(np.inf), ax=ax[3], color='dodgerblue', label = 'original')
ax[3].set_title(f'Interpolate', fontsize=14)
ax[3].set_ylabel(ylabel='Volume C10 Petrignano', fontsize=14)

for i in range(4):
    ax[i].set_xlim([date(2019, 5, 1), date(2019, 10, 1)])
plt.tight_layout()
plt.show()

# 보간법 사용해서 대체
df['Drainage_Volume'] = df['Drainage_Volume'].interpolate()
df['River_Hydrometry'] = df['River_Hydrometry'].interpolate()
df['Depth_to_Groundwater'] = df['Depth_to_Groundwater'].interpolate()

---

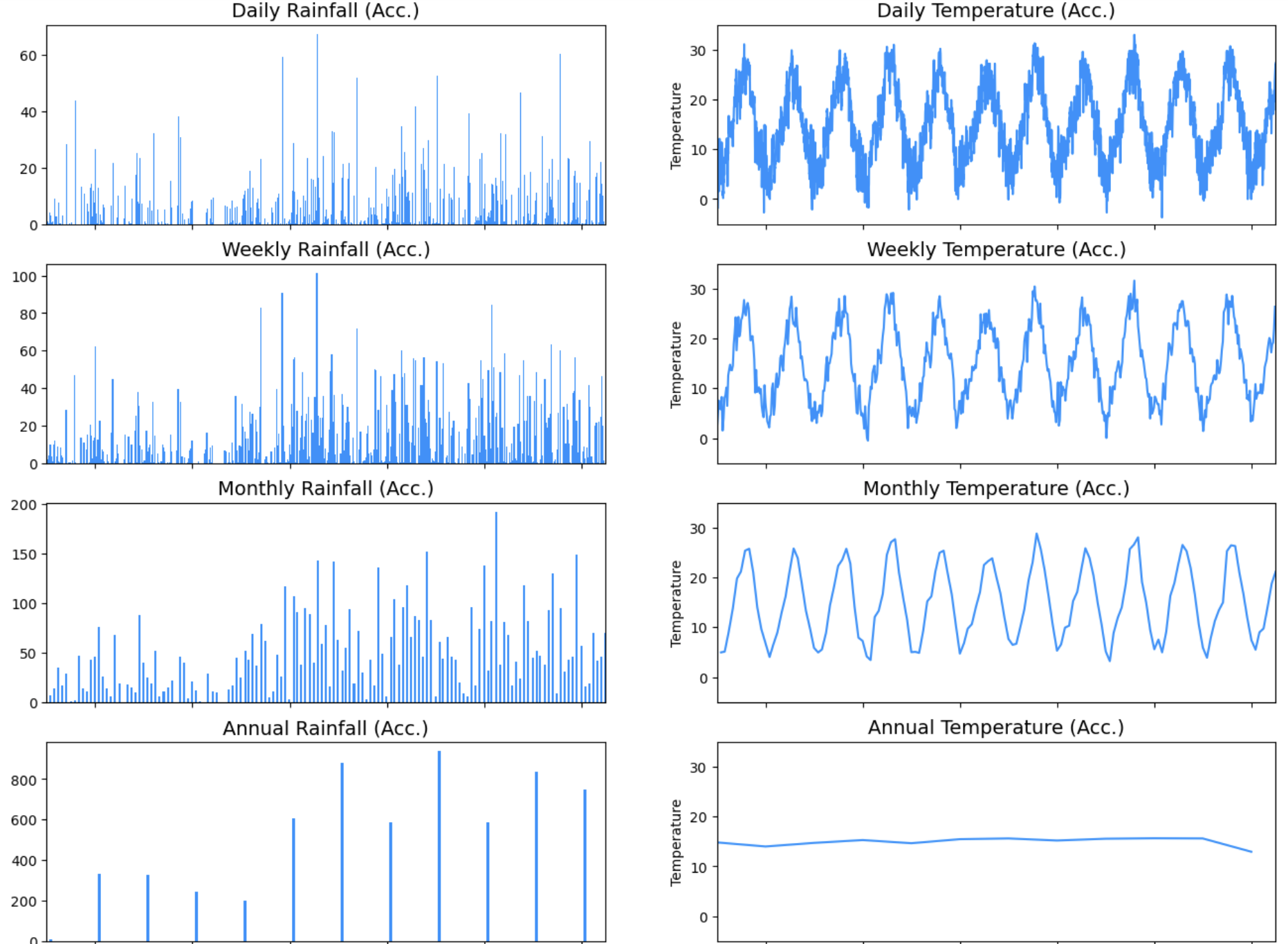

3. Resample 경향성 확인

- resample 사용해서,  일별, 주별, 월별 > 연간 강우량, 온도 시각화

import matplotlib.pyplot as plt
import seaborn as sns
from datetime import date

fig, ax = plt.subplots(ncols=2, nrows=4, sharex=True, figsize=(16, 12))

ax[0, 0].bar(df.Date, df.Rainfall, width=5, color='dodgerblue')
ax[0, 0].set_title('Daily Rainfall (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Rainfall']].resample('7D', on='Date').sum().reset_index(drop=False)
ax[1, 0].bar(resampled_df['Date'], resampled_df['Rainfall'], width=10, color='dodgerblue')
ax[1, 0].set_title('Weekly Rainfall (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Rainfall']].resample('M', on='Date').sum().reset_index(drop=False)
ax[2, 0].bar(resampled_df['Date'], resampled_df['Rainfall'], width=15, color='dodgerblue')
ax[2, 0].set_title('Monthly Rainfall (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Rainfall']].resample('12M', on='Date').sum().reset_index(drop=False)
ax[3, 0].bar(resampled_df['Date'], resampled_df['Rainfall'], width=20, color='dodgerblue')
ax[3, 0].set_title('Annual Rainfall (Acc.)', fontsize=14)

for i in range(4):
    ax[i, 0].set_xlim([date(2009, 1, 1), date(2020, 6, 30)])

sns.lineplot(x=df['Date'], y=df['Temperature'], color='dodgerblue', ax=ax[0, 1])
ax[0, 1].set_title('Daily Temperature (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Temperature']].resample('7D', on='Date').mean().reset_index(drop=False)
sns.lineplot(x=resampled_df['Date'], y=resampled_df['Temperature'], color='dodgerblue', ax=ax[1, 1])
ax[1, 1].set_title('Weekly Temperature (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Temperature']].resample('M', on='Date').mean().reset_index(drop=False)
sns.lineplot(x=resampled_df['Date'], y=resampled_df['Temperature'], color='dodgerblue', ax=ax[2, 1])
ax[2, 1].set_title('Monthly Temperature (Acc.)', fontsize=14)

resampled_df = df[['Date', 'Temperature']].resample('365D', on='Date').mean().reset_index(drop=False)
sns.lineplot(x=resampled_df['Date'], y=resampled_df['Temperature'], color='dodgerblue', ax=ax[3, 1])
ax[3, 1].set_title('Annual Temperature (Acc.)', fontsize=14)

for i in range(4):
    ax[i, 1].set_xlim([date(2009, 1, 1), date(2020, 6, 30)])
    ax[i, 1].set_ylim([-5, 35])

plt.show()

---

4. 다운샘플링

df_downsampled = df[['Date',
                     'Depth_to_Groundwater',
                     'Temperature',
                     'Drainage_Volume',
                     'River_Hydrometry',
                    ]].resample('7D', on = 'Date').mean().reset_index(drop = False)

df_downsampled['Rainfall'] = df[['Date',
                                 'Rainfall'
                                ]].resample('7D', on='Date').sum().reset_index(drop=False)[['Rainfall']]

df = df_downsampled # 다운샘플 진행

---

5. Stationarity 정상성

- "정상성"은 ARIMA와 같은 일부 시계열 모델에서 중요한 요소

정상성을 가진 데이터 특성
- 시간에 따라 평균이 일정하며 시간에 종속되지 않음.
- 시간에 따라 분산이 일정하며 시간에 종속되지 않음.
- 시간에 따라 공분산이 일정하며 시간에 종속되지 않음.

정상성이 중요한 이유
- 정상성이 중요한 이유는 모델링과 예측이 일정한 패턴을 기반으로 이루어지기 때문이다.
- 추세나 계절성이 있는 데이터는 일반적으로 정상성을 가지지 않는다.
- 정상성을 가진 데이터는 미래에도 과거와 유사한 행동 패턴을 나타낼 것으로 예측된다.



6. 정상성 판단

- 이동평균과 이동표준편차를 계산 > 정상성/비정상성 시각화

rolling_window = 52
f, ax = plt.subplots(nrows=3, ncols=2, figsize=(15, 12))

sns.lineplot(x=df.Date, y=df.Rainfall, ax=ax[0, 0], color='indianred')
sns.lineplot(x=df.Date, y=df.Rainfall.rolling(rolling_window).mean(), ax=ax[0, 0], color='black', label='rolling mean')
sns.lineplot(x=df.Date, y=dfa.Rainfall.rolling(rolling_window).std(), ax=ax[0, 0], color='blue', label='rolling std')
ax[0, 0].set_title('Rainfall: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[0, 0].set_ylabel(ylabel='Rainfall', fontsize=14)

sns.lineplot(x=df.Date, y=df.Temperature, ax=ax[1, 0], color='indianred')
sns.lineplot(x=df.Date, y=df.Temperature.rolling(rolling_window).mean(), ax=ax[1, 0], color='black', label='rolling mean')
sns.lineplot(x=df.Date, y=df.Temperature.rolling(rolling_window).std(), ax=ax[1, 0], color='blue', label='rolling std')
ax[1, 0].set_title('Temperature: Non-stationary \nvariance is time-dependent (seasonality)', fontsize=14)
ax[1, 0].set_ylabel(ylabel='Temperature', fontsize=14)

sns.lineplot(x=df.Date, y=df.River_Hydrometry, ax=ax[0, 1], color='indianred')
sns.lineplot(x=df.Date, y=df.River_Hydrometry.rolling(rolling_window).mean(), ax=ax[0, 1], color='black', label='rolling mean')
sns.lineplot(x=df.Date, y=df.River_Hydrometry.rolling(rolling_window).std(), ax=ax[0, 1], color='blue', label='rolling std')
ax[0, 1].set_title('Hydrometry: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[0, 1].set_ylabel(ylabel='Hydrometry', fontsize=14)

sns.lineplot(x=df.Date, y=df.Drainage_Volume, ax=ax[1, 1], color='indianred')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.rolling(rolling_window).mean(), ax=ax[1, 1], color='black', label='rolling mean')
sns.lineplot(x=df.Date, y=df.Drainage_Volume.rolling(rolling_window).std(), ax=ax[1, 1], color='blue', label='rolling std')
ax[1, 1].set_title('Volume: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[1, 1].set_ylabel(ylabel='Volume', fontsize=14)

sns.lineplot(x=df.Date, y=df.Depth_to_Groundwater, ax=ax[2, 0], color='indianred')
sns.lineplot(x=df.Date, y=df.Depth_to_Groundwater.rolling(rolling_window).mean(), ax=ax[2, 0], color='black', label='rolling mean')
sns.lineplot(x=df.Date, y=df.Depth_to_Groundwater.rolling(rolling_window).std(), ax=ax[2, 0], color='blue', label='rolling std')
ax[2, 0].set_title('Depth to Groundwater: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[2, 0].set_ylabel(ylabel='Depth to Groundwater', fontsize=14)


for i in range(3):
    ax[i,0].set_xlim([date(2009, 1, 1), date(2020, 6, 30)])
    ax[i,1].set_xlim([date(2009, 1, 1), date(2020, 6, 30)])

f.delaxes(ax[2, 1])
plt.tight_layout()
plt.show()

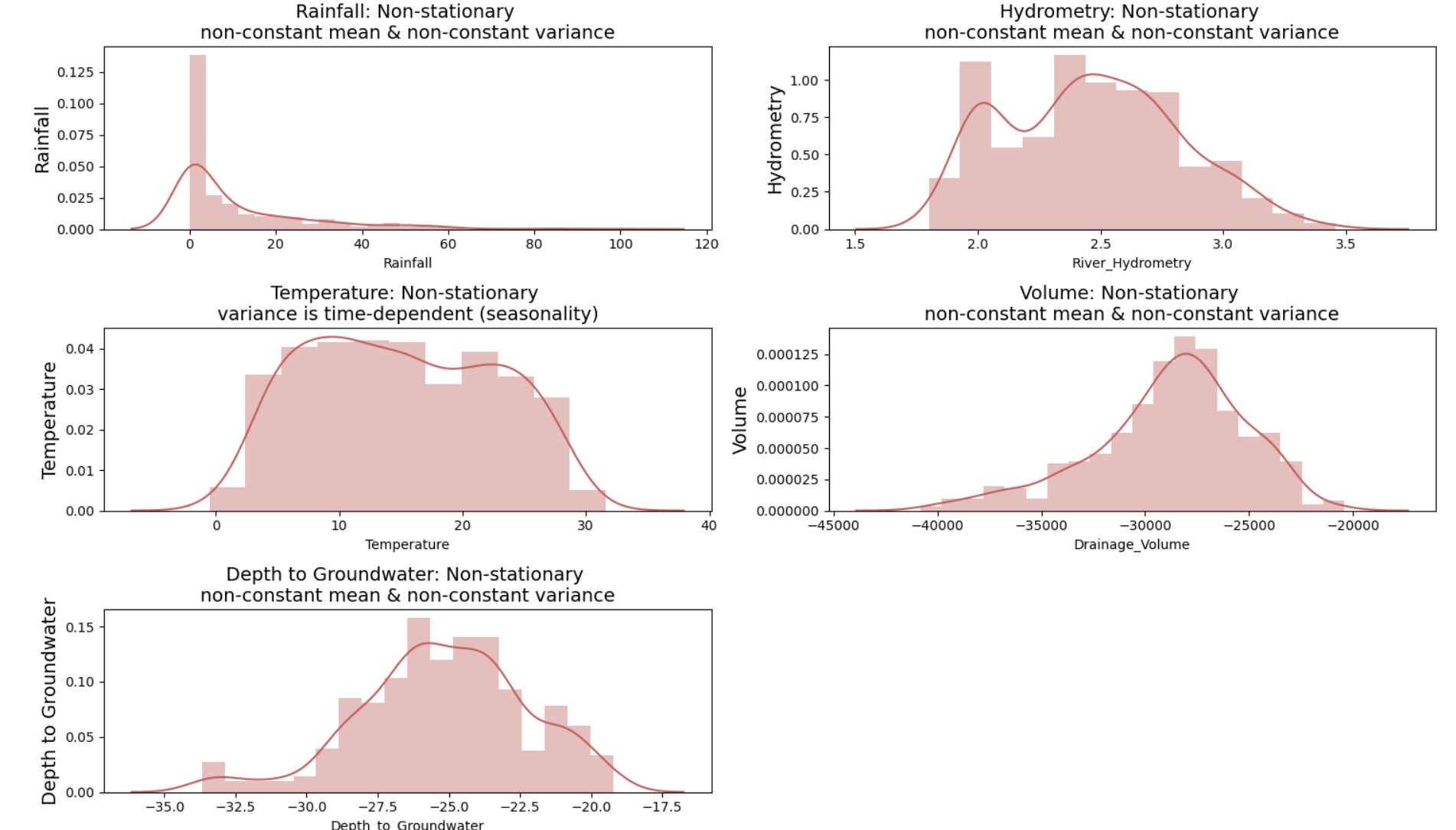

- 히스토그램 시각화

f, ax = plt.subplots(nrows=3, ncols=2, figsize=(15, 9))

sns.distplot(df.Rainfall.fillna(np.inf), ax=ax[0, 0], color='indianred')
ax[0, 0].set_title('Rainfall: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[0, 0].set_ylabel(ylabel='Rainfall', fontsize=14)

sns.distplot(df.Temperature.fillna(np.inf), ax=ax[1, 0], color='indianred')
ax[1, 0].set_title('Temperature: Non-stationary \nvariance is time-dependent (seasonality)', fontsize=14)
ax[1, 0].set_ylabel(ylabel='Temperature', fontsize=14)

sns.distplot(df.River_Hydrometry.fillna(np.inf), ax=ax[0, 1], color='indianred')
ax[0, 1].set_title('Hydrometry: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[0, 1].set_ylabel(ylabel='Hydrometry', fontsize=14)

sns.distplot(df.Drainage_Volume.fillna(np.inf), ax=ax[1, 1], color='indianred')
ax[1, 1].set_title('Volume: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[1, 1].set_ylabel(ylabel='Volume', fontsize=14)

sns.distplot(df.Depth_to_Groundwater.fillna(np.inf), ax=ax[2, 0], color='indianred')
ax[2, 0].set_title('Depth to Groundwater: Non-stationary \nnon-constant mean & non-constant variance', fontsize=14)
ax[2, 0].set_ylabel(ylabel='Depth to Groundwater', fontsize=14)

f.delaxes(ax[2, 1])
plt.tight_layout()
plt.show()





---

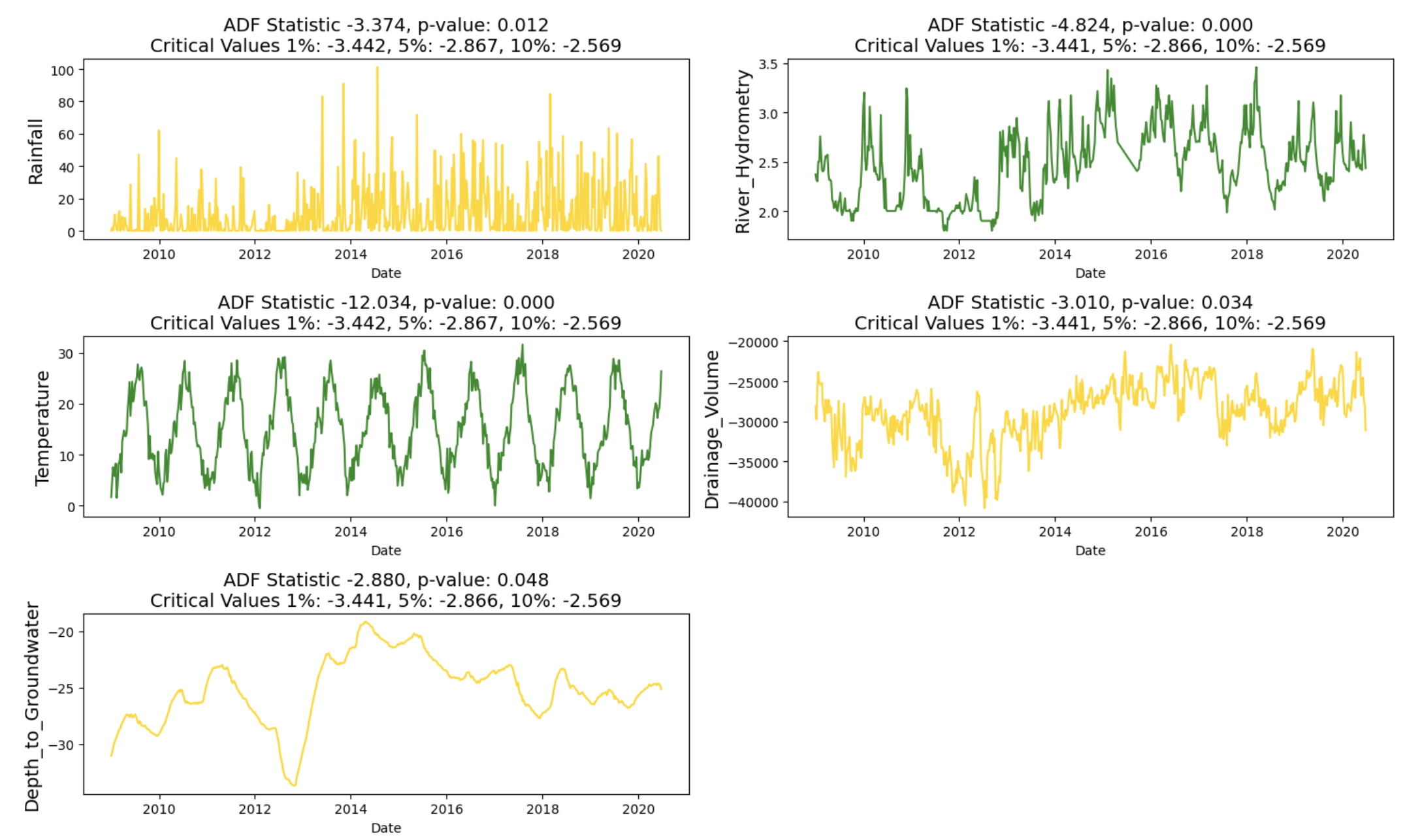

7. Augmented Dickey-Fuller (ADF) 검정

- 단위근 테스트(unit root test)라 불리는 통계적 검정 방법

가설 설정
- 귀무가설 (H0): 시계열에는 단위근이 존재함 (시계열은 정상성을 가지지 않음).
- 대립가설 (H1): 시계열에는 단위근이 없음 (시계열은 정상성을 가짐).

귀무가설 기각
- p-값이 설정된 유의수준 아래인 경우 귀무가설을 기각할 수 있음.
- p-값 > 유의수준 (기본값: 0.05): 귀무가설 기각 실패 (H0), 데이터에는 단위근이 있으며 정상성을 가지지 않음.
- p-값 <= 유의수준 (기본값: 0.05): 귀무가설 기각 성공 (H0), 데이터에는 단위근이 없으며 정상성을 가짐.



from statsmodels.tsa.stattools import adfuller

result = adfuller(df.Depth_to_Groundwater.values)
adf_stat = result[0]
p_val = result[1]
crit_val_1 = result[4]['1%']
crit_val_5 = result[4]['5%']
crit_val_10 = result[4]['10%']



f, ax = plt.subplots(nrows=3, ncols=2, figsize=(15, 9))

def visualize_adfuller_results(series, title, ax):
    result = adfuller(series)
    significance_level = 0.05
    adf_stat = result[0]
    p_val = result[1]
    crit_val_1 = result[4]['1%']
    crit_val_5 = result[4]['5%']
    crit_val_10 = result[4]['10%']

    if (p_val < significance_level) & ((adf_stat < crit_val_1)):
        linecolor = 'forestgreen'
    elif (p_val < significance_level) & (adf_stat < crit_val_5):
        linecolor = 'gold'
    elif (p_val < significance_level) & (adf_stat < crit_val_10):
        linecolor = 'orange'
    else:
        linecolor = 'indianred'
    sns.lineplot(x=df.Date, y=series, ax=ax, color=linecolor)
    ax.set_title(f'ADF Statistic {adf_stat:0.3f}, p-value: {p_val:0.3f}\nCritical Values 1%: {crit_val_1:0.3f}, 5%: {crit_val_5:0.3f}, 10%: {crit_val_10:0.3f}', fontsize=14)
    ax.set_ylabel(ylabel=title, fontsize=14)

visualize_adfuller_results(df.Rainfall.values, 'Rainfall', ax[0, 0])
visualize_adfuller_results(df.Temperature.values, 'Temperature', ax[1, 0])
visualize_adfuller_results(df.River_Hydrometry.values, 'River_Hydrometry', ax[0, 1])
visualize_adfuller_results(df.Drainage_Volume.values, 'Drainage_Volume', ax[1, 1])
visualize_adfuller_results(df.Depth_to_Groundwater.values, 'Depth_to_Groundwater', ax[2, 0])

f.delaxes(ax[2, 1])
plt.tight_layout()
plt.show()



---

8. 정상성 달성 방법

1. 변환 (Transformation): 데이터에 수학적 변환을 적용하여 변동이 불안정한 분산을 안정화. 예를 들어, 로그 또는 제곱근을 취하는 것은 분산을 안정화하고 시간에 따라 일관되게 만듦. 데이터를 변환함으로써, 평균 및 분산과 같은 통계적 특성을 시간에 따라 일정하게 만들고, 시계열을 정상성을 가지도록 함
2. 차분 (Differencing): 시계열에서 현재 값에서 이전 값의 차이를 빼는 것입니다. 이를 통해 데이터에서 추세나 계절적 패턴을 제거하여 정상성을 달성, 1차 차분은 연속적인 관측값을 빼고, 더 높은 차분은 더 많은 추세나 계절성을 제거하기 위해 필요한 경우 사용된다.



- 변환

df['Depth_to_Groundwater_log'] = np.log(abs(df.Depth_to_Groundwater))

f, ax = plt.subplots(nrows=2, ncols=2, figsize=(15, 6))
visualize_adfuller_results(abs(df.Depth_to_Groundwater), 'Absolute \n Depth to Groundwater', ax[0, 0])

sns.distplot(df.Depth_to_Groundwater_log, ax=ax[0, 1])
visualize_adfuller_results(df.Depth_to_Groundwater_log, 'Transformed \n Depth to Groundwater', ax[1, 0])

sns.distplot(df.Depth_to_Groundwater_log, ax=ax[1, 1])

plt.tight_layout()
plt.show()





- 차분

# First Order Differencing
ts_diff = np.diff(df.Depth_to_Groundwater)
df['Depth_to_Groundwater_diff_1'] = np.append([0], ts_diff)

# Second Order Differencing
ts_diff = np.diff(df.Depth_to_Groundwater_diff_1)
df['Depth_to_Groundwater_diff_2'] = np.append([0], ts_diff)

f, ax = plt.subplots(nrows=2, ncols=1, figsize=(15, 6))

visualize_adfuller_results(df.Depth_to_Groundwater_diff_1, 'Differenced (1. Order) \n Depth to Groundwater', ax[0])
visualize_adfuller_results(df.Depth_to_Groundwater_diff_2, 'Differenced (2. Order) \n Depth to Groundwater', ax[1])
plt.tight_layout()
plt.show()



일반적으로, 차분이 변환보다 시계열 데이터에서 정상성을 달성하는 데 많이 사용된다.
